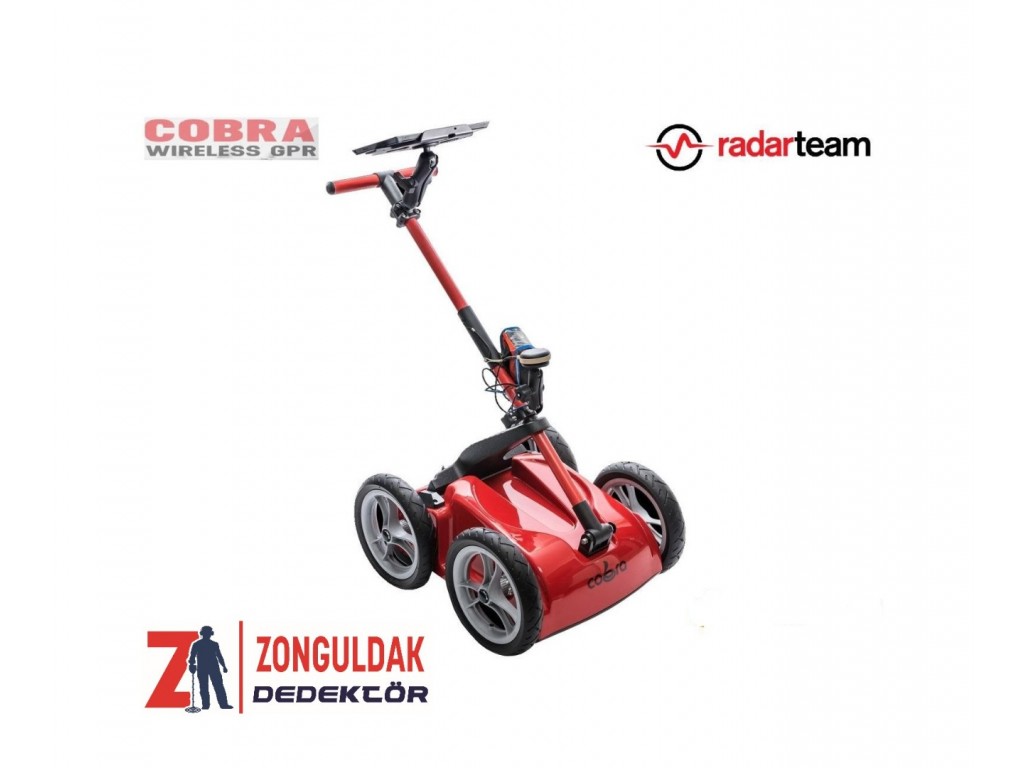

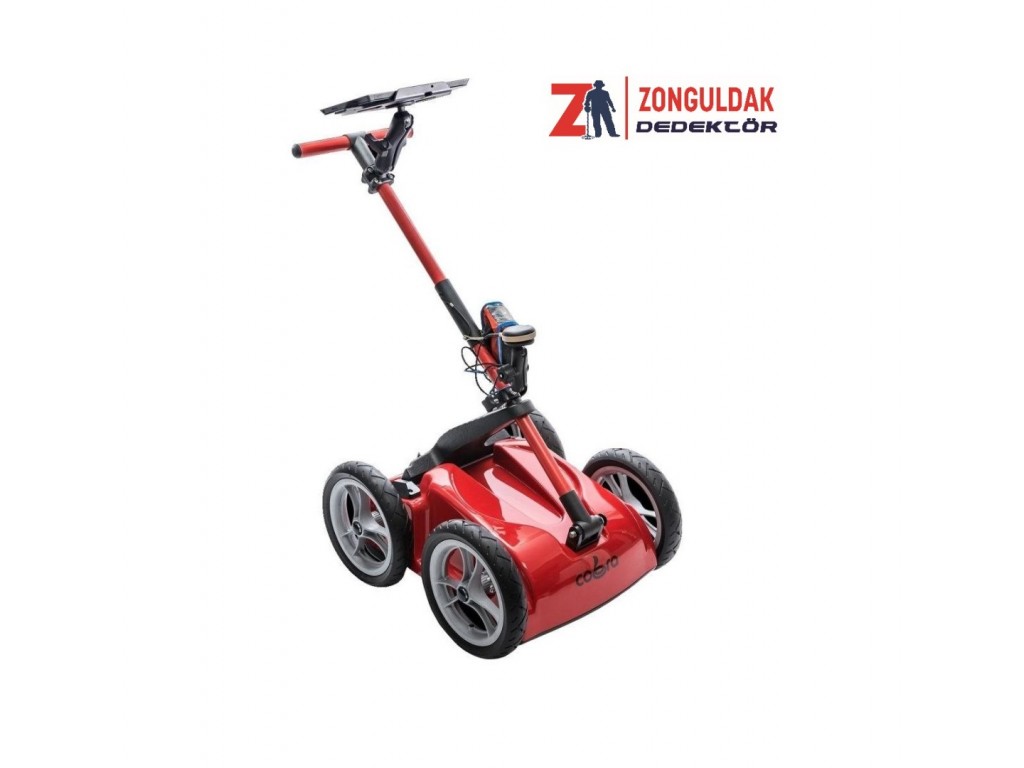

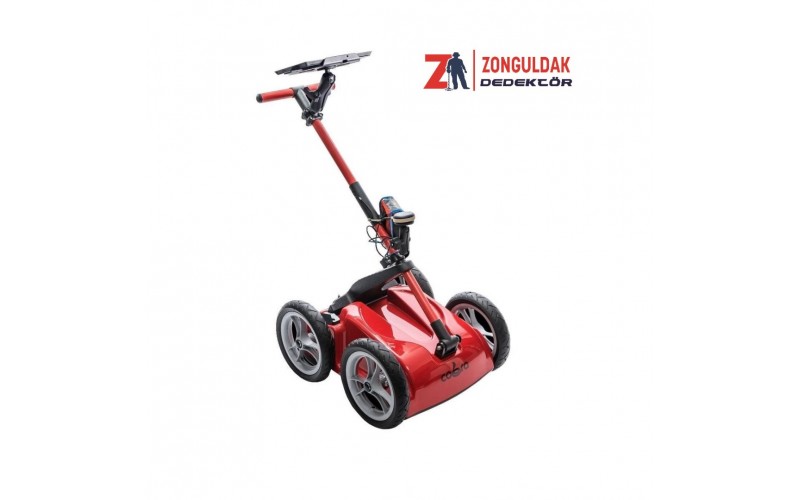

A. Cobra WiFi GPR, Kablosuz 2 kanallı GPR kiti. Son İşleme Yazılımı dahil komple GPR kiti - 1 Kit

COBRA WiFi GPR kiti. Teknik özellikler için: Ekli broşür

Aşağıdakileri içeren eksiksiz GPR Veri Toplama Sistemi:

Sistem Ayrıntıları

1. Hem sığ hem de derin hedeflerin aynı anda görüntülendiği entegre 2 kanallı GPR, WiFi işlemi

2. Cobra CBD Antenleri: 50-1400 MHz çalışma bandına sahip 3 Çoklu Frekans Anteni 200/400/800 MHz

3. 8 saat çalışma ile entegre 73 Wh Li-Ion pil

4. Veri Toplama Yazılımı DAQ, (Cobra DAQ)

5. 3D dışa aktarma modülü ile İşleme Sonrası Prizma 2

6. DAQ/Post Processing yazılımı/kılavuzu ile USB

7. Harici SW kodlayıcı/konektör, (10 mm çözünürlük)

8. Hızlı serbest bırakma tekerlekleri/arabası olan araba İtme/Çekme kolu.

9. Engebeli Arazi kiti: Koruyucu/değiştirilebilir takılabilen Kızak Pedi ile her türlü arazide kullanım için Çekme Kızağı

10. Harici Güç/Şarj Cihazı, Ethernet RJ/45 konektörleri

11. Harici Maskot 2241 Pil Şarj Cihazı

12. Cobra USB diskinde Kullanım Kılavuzu

13. Boden, İsveç'te 1 günlük eğitim

B. Cobra DAQ SP4/ Rugged Tablet PC Kontrol Ünitesi: 1 Kit

- 6. nesil Intel Core i5-6300U 2,4-3 GHz, 4 GB DDR3, 128 GB SSD, 12,3" TFT LCD HD (2736x1824). PROCAP çoklu dokunmatik teknolojili güneş ışığında okunabilen IPS ekran + sayısallaştırıcı kalem (1024 basınç seviyesi), Çift Bant WiFi

- 802.11ac/802.11a/b/g/n, Bluetooth (v4.0), 8MP otomatik odaklamalı arka kamera ve 5 MP ön kamera, Windows 10 Pro (64-bit), MIL-STD-810G düşmeye karşı test edilmiş, darbeye dayanıklı olmayan -kayma kompozit malzeme.

- RAM Taktik Araba Montajı / 1,5” bilyeli ayarlanabilir çift soketli kol Sert Pençe ve hızlı serbest bırakma soketi

C. Cobra WiFi GPR için Dayanıklı Taşıma Çantası HPRC 4801

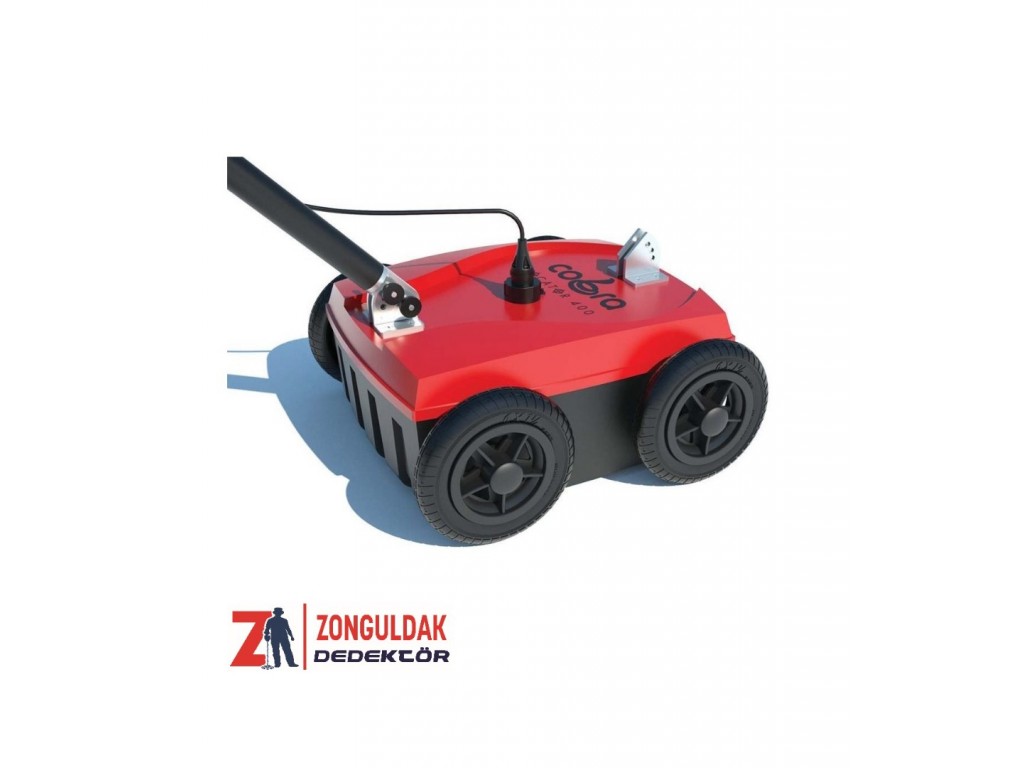

COBRA CBD KABLOSUZ GPR

Akıllı CBD ANTENİ ile tanışın

Üçlü frekans 200/400/800 MHz

Olağanüstü 50-1400 MHz bant genişliği

Birkaç geleneksel antenin yerini alır

ÖZELLİKLERİ

KABLOSUZ ÇALIŞMA — Kabloya gerek yok

PATENT BEKLEMEDEKİ CBD ANTENLERİ

CBD ANTENİ ÜÇLÜ FREKANS İLETİYOR — 200, 400 ve 800 MHz

ULTRA GENİŞ BANT PERFORMANSI —50 - 1400 MHz (1350 MHz bant genişliği)

BİRÇOK GELENEKSEL ANTENİN DEĞİŞTİRİLMESİ

"ÖLÜ BÖLGELER" VEYA KÖR NOKTALAR OLMADAN

KARIŞTIRILMIŞ FREKANS VERİLERİ — Tüm derinlikler için optimum frekans otomatik olarak seçilir

BENZERSİZ İLİŞKİ FREKANS/HIZ — Tescilli formül

HAVA BAĞLANTILI İŞLETİM — Toprak bağlantısına gerek yok

KOMPLE GPR SİSTEMİ — 2 kanallı GPR, CBD antenleri, CU, Araba, Taşıma çantası

GENİŞ KONTROL ÜNİTELERİ SEÇİMİ — Birlikte verilen yazılıma sahip dayanıklı PC

SMART CART — İtme ve çekme işlemi için hızlı serbest bırakma tekerlekleri

KOMPAKT VE ESNEK SİSTEM — Sadece 15 kg

OPSİYONEL GERÇEK ZAMANLI ÖRNEKLEME

AKILLI GPR

COBRA CBD WIRELESS GPR, araştırmacıların yerin altındaki nesneleri tanımlamasına yardımcı olmak için her saniye yüz binlerce darbe yansımasından veri toplar.

50 ila 1400 MHz arasında bir çoklu frekans bandında çalışır, böylece birkaç anteni diğer ve daha eski GPR sistemleri tarafından kullanılan farklı frekanslarla değiştirir.

NASIL ÇALIŞIR

Eşsiz CBD anteni, üçlü frekanslı darbeleri harmanlanmış bir darbe biçiminde iletir. CBD anteni, tüm katmanlar ve farklı derinliklerdeki hedefler için gereken optimum frekansı seçer.

Alınan CBD anten verileri daha sonra frekans analizi yoluyla katmanlar ve hedefler için doğru hız/RDP değerleri için kullanılabilir (tescilli bir formül kullanılarak - yansıyan frekans ve hız arasındaki doğrusal ilişki ile).

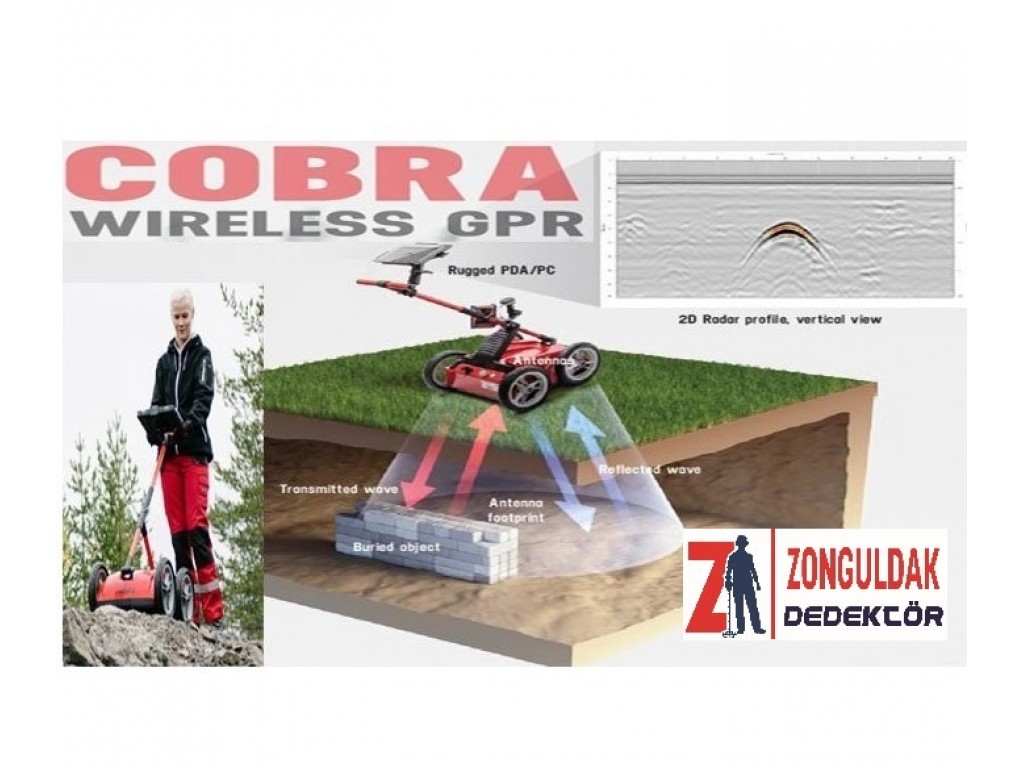

3-D RADAR DERİNLİK DİLİMİ, YATAY GÖRÜNÜM

3 boyutlu bir yazılım, birkaç 2 boyutlu radar profilini farklı derinliklerde bir 3 boyutlu haritaya, derinlik dilimine çevirir.

Tam 3-D için, 2-D ölçüm çizgileri arasındaki boşluk çok yakın olmalıdır ( λ/4).

Aşağıdaki derinlik dilimi, Avusturya'nın Carnuntum kentinde gömülü bir Roma yapı duvarı kalıntılarını göstermektedir.

Faydalar:

Sağlam PC ve araba ile GPR/Anten sistemi

Tam entegre çoklu frekans sistemi

Çoklu uygulamalar - 0-10 m derinlik aralığı

2x derinlik aralığı ve kanal seçenekleri ile gerçek zamanlı çalışma

Ek ankete gerek yok

Birebir testlerde en iyi penetrasyon ve veri kalitesi

UYGULAMALAR & KULLANIMLAR (KULLANIM ALANLARI)

Jeoloji ve Madencilik

Değerli taş ceplerini bulun veya kimberlit, lateritik nikel ve ayrıca ana kaya ve yapı taşlarındaki çatlakları bulun. Topraktaki iç yapıları ve boşlukları haritalayın.

Altyapı ve Hizmet Haritalama

İç yapıları inceleyin ve yollar, köprüler, tüneller, demiryolları ve kanalizasyonlar gibi boşlukları belirleyin ve plastik, beton, kil ve metal borular gibi farklı malzeme türlerinin yerini belirleyin. Delmeden, kesmeden veya karot almadan önce betonu haritalayın. Yönlü sondaj operasyonlarının önündeki engelleri tespit edin.

Askeri ve Güvenlik

Tünelleri, sığınakları, gizli silahları ve uyuşturucuları bulun. Kara mayınlarını ve patlamamış mühimmatı (UXO) bulun. Duvar görüntüleme yoluyla.

Kurtarma Operasyonları

Çöken binaların ve toprak kaymalarının altında mahsur kalan kurbanları bulun.

çevre

Tehlikeli atıkları bulun, UST-konumu. Kirletici bulutların ve ürün dökülmelerinin tanımlanması. Sığ gölleri ve nehirleri haritalayın.

Kar buzu

Gömülü öğelerin bulunmasına izin veren, kar ve buz kalınlığının tam havadan haritalanması. Çatlakları ve çığ kurbanlarını bulun.

Buz yollarını ayrıntılı olarak profilleyin. Glasyoloji araştırması.

Tarım ve Ormancılık

Tarımsal ve golf yeşili drenaj karolarını bulun. Toprak su içeriğini ve iletkenliğini belirleyin. Ağaç köklerini haritalayın ve ahşapta çürüme.

Arkeoloji ve Adli Tıp

Gömülü yapıların, temellerin, mezarların ve odaların kazı öncesi haritalanması.

NEDEN ÇOK FREKANS ANTENLERİ?

COBRA CBD Frekans Avantajı

COBRA CBD GPR, patent bekleyen benzersiz bir üçlü frekans anten tasarımı kullanır (200, 400 ve 800 MHz nominal frekanslar). CBD antenleri üç ultra geniş bant darbesi (geleneksel antenler için %100'e kıyasla nominal frekansların %150'si) yaydığından, örtüşen ve birbirine karışan, 200 ve 800 MHz arasındaki nominal frekanslara sahip birden çok antenin yerini alabilir. (Aşağıdaki frekans spektrumuna bakın)

• Tek bir dosyada tüm derinliklerden seçilen otomatik optimum frekansla karışık/karıştırılmış veriler.

• Yüksek çözünürlüklü/frekanslı yakın yüzey verileri ve gereken daha düşük frekanslı derin hedefler.

• Frekans filtreleri ayarlamanıza gerek yoktur. Akıllı CBD anteni kendi kendine filtreler.

• Karışık frekanslar nedeniyle verilerde “ölü bölge” veya kör nokta yok.

• Özel formül ile frekans içeriğinden hızı doğrudan hesaplayın.

• Gerçek Zamanlı Örnekleme teknolojisi seçeneği

• Zil sesi olmadan hava bağlantılı çalışma. (Çınlamayı önlemek için diğer antenler topraklanmalıdır)

COBRA CBD KABLOSUZ GPR – TEKNİK ÖZELLİKLER:

ANTENNA / GPR: Korumalı antenlere sahip 2 kanallı Zemin Penetran Radar sistemi

Anten tipi: CBD* Çoklu Frekans Anteni (* Patent bekleniyor)

Nominal frekanslar: 200/400/800 MHz

Çalışma bant genişliği: 50-1400 MHz

Uygulanan voltaj: 200 V

Örnekleme hızı: 100.000 örnek/saniye

Tarama hızı: Kanal başına 1-100 tarama/sn @ 512 örnek/tarama

Örnek çıktı: 16 bit dijital ham veri

KONTROL ÜNİTESİ / CU

Seçilebilir PC/PDA, Sağlam, MIL-STD-81F/G, suya ve toza dayanıklı, IP-65 veya IP-67 ile birlikte

veri toplama. GPR verilerinin kontrolü, görüntülenmesi, işlenmesi ve depolanması için DAQ yazılımı.

Veri formatı: Standart Jeofizik SEGY Veri Formatı (.sgy)

Veri kanalları: Derinlik, filtre ve kazanç için ayrı ayarlarla 1 veya 2

Dikey filtreler: Kapalı, Dijital

Yatay filtreler: İstifleme, Arkaplan kaldırma

Puan kazanma: 1- 10 Doğrusal kazanç

Kazanç seviyeleri: 0 ila +60 dB

Veri depolama: Kullanılan Kazanç için bellekli ham veri depolama

Veri dosyası boyutu: Yalnızca kullanılabilir HDD alanıyla sınırlıdır

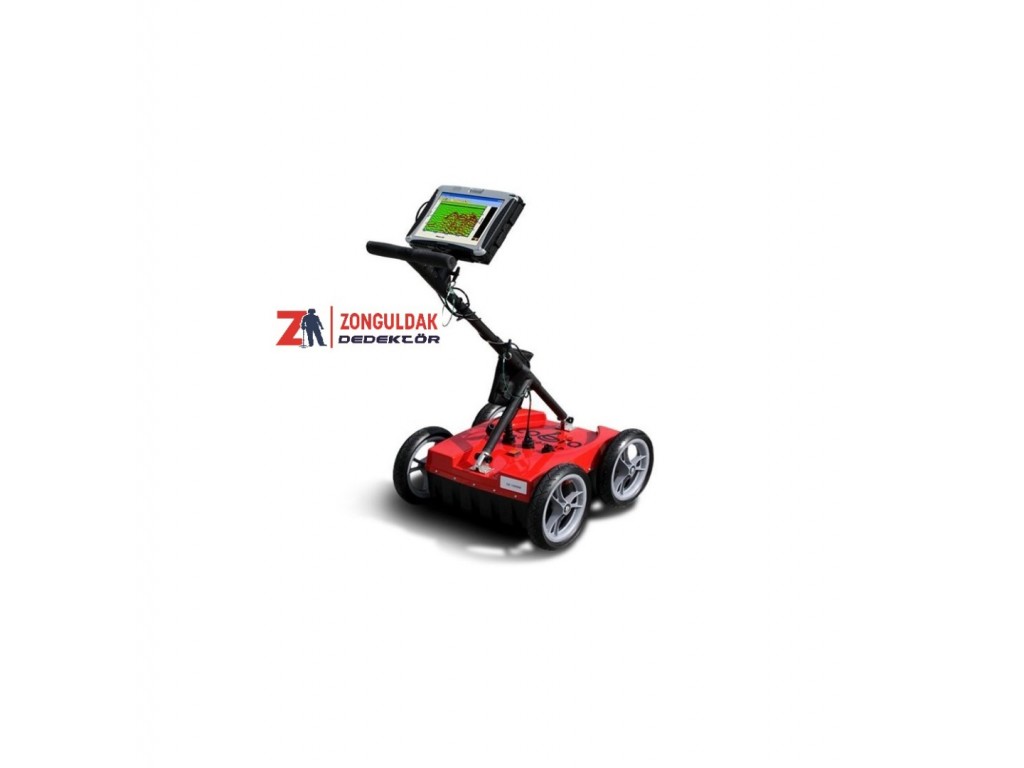

ANKET SEPETİ

Push and Pull metalik olmayan tutamak ve destek, taktik RAM montajı, önerilen ve satın alınan sağlam PDA/PC için kasa. 12" hızlı açılan, şişmeyen tekerlekler. Yüksek çözünürlüklü SW kodlayıcı.

ÇEVRESEL

Sıcaklık: -20°C ila 40°C iç sıcaklık Nem: %96 yoğuşmasız Giriş koruması: IP68 konektörler

MEKANİK

Boyut: (U x G x Y) 60 x 52 x 29 cm

Ağırlık: 15 kg

İŞLETME

Çalışma platformları: Havada çalışma, yüksek hızlı hava bağlantılı çalışma, yere bağlı çalışma

Pil: Entegre 73 Wh Li-Ion

Çalışma süresi: 8 saat

Çalışma modu: Manuel (1-100 tarama/sn), GPS'li veya GPS'siz Mesafe (SW-kodlayıcı)

GPS konumları: Hem zaman hem de mesafe modunda her tarama için GPR verileriyle entegre GPS konumları

Çalışma derinliği: 0-2000 ns seçilebilir. Tipik 0-500 ns.

Derinlik Aralığı: Zemin özelliklerine bağlı olarak 0 - 10 m.

AKSESUARLAR

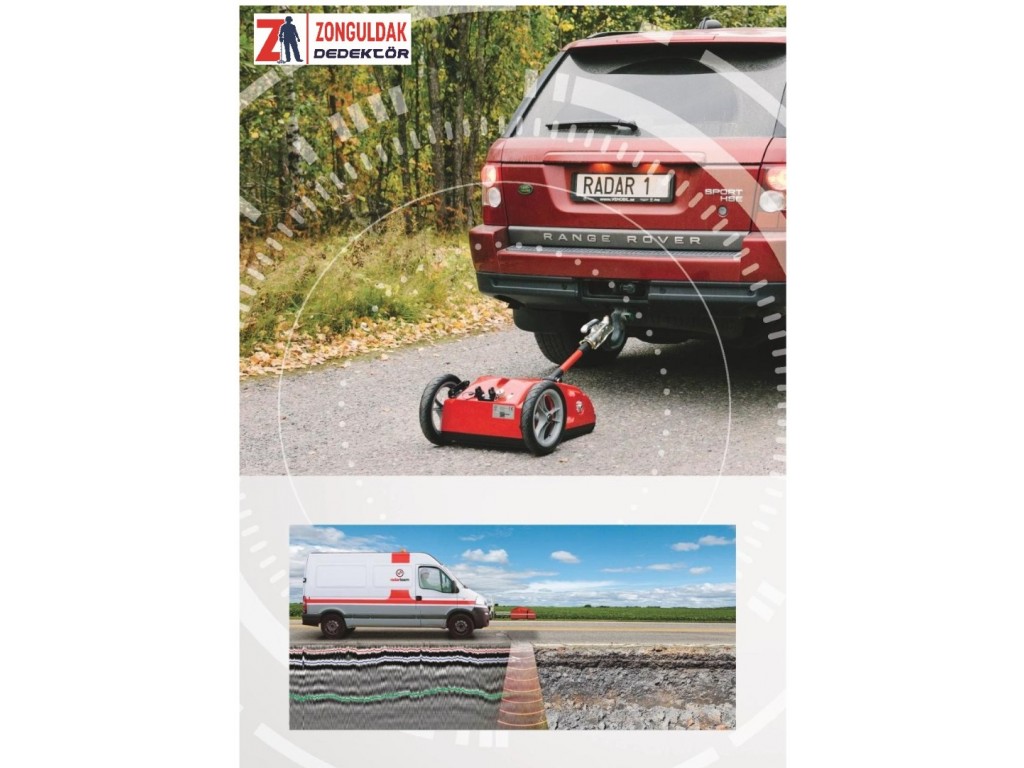

Donanım: Helikopter araştırma kiti, Karayolu/Demiryolu kiti, Taşıma çantası, Yüksek doğrulukta GPS, Emniyet Kemeri

Yazılım: Cobra Wireless GPR ve Cobra Plug-In GPR için GPR Veri Toplama yazılımı dahildir (COBRA DAQ).

3d dışa aktarma modülüne sahip PRISM Post işleme yazılımı (Voxler, Reflex 3d, GPRSlice).
